2TGB – Dao phay cầu 2 me cổ côn cho graphite | JJ TOOLS

99,000 ₫

2TGB – Dao phay cầu 2 me cổ côn cho graphite

  • Dùng cho nhiều loại vật liệu: graphite, thép đã tôi (HRc~48), thép tiền tôi, thép dụng cụ và gang
  • Lớp phủ ALTIN cho hiệu suất cao với lực cắt thấp.
  • Lưỡi dài, tối ưu cho phay thành sâu trên graphite.
  • Hợp kim carbide hạt mịn, tối ưu cho nhiều vật liệu màu và phi kim.
  • Dải kích thước: 1 ~ 12
  • Thương hiệu: JJ TOOLS – Xuất xứ: Hàn Quốc
Mã: 2TGB Danh mục: , , Từ khóa: , ,
Yêu thích
  • Mô tả

Mô tả

2TGB – Dao phay cầu 2 me cổ côn cho graphite thuộc nhóm dao gia công graphite của JJ TOOLS – thương hiệu dụng cụ cắt carbide sản xuất tại Hàn Quốc. Dải kích thước: 1 ~ 12 mm, gồm 27 mã đặt hàng tiêu chuẩn.

Đặc điểm nổi bật

  • Dùng cho nhiều loại vật liệu: graphite, thép đã tôi (HRc~48), thép tiền tôi, thép dụng cụ và gang
  • Lớp phủ ALTIN cho hiệu suất cao với lực cắt thấp.
  • Lưỡi dài, tối ưu cho phay thành sâu trên graphite.
  • Hợp kim carbide hạt mịn, tối ưu cho nhiều vật liệu màu và phi kim.

Dung sai

Điều kiện Dải đường kính Dung sai đường kính
ØD ≠Ød Ø1 ~ 12 +0 ~ -0.01mm
ØD =Ød Ø3 ~ 12 -0.005 ~ -0.015mm
ØD =Ød -0.01 ~ -0.02mm
ØD =Ød Ø12.1 ~ 25

Bảng thông số kỹ thuật

Đơn vị: mm

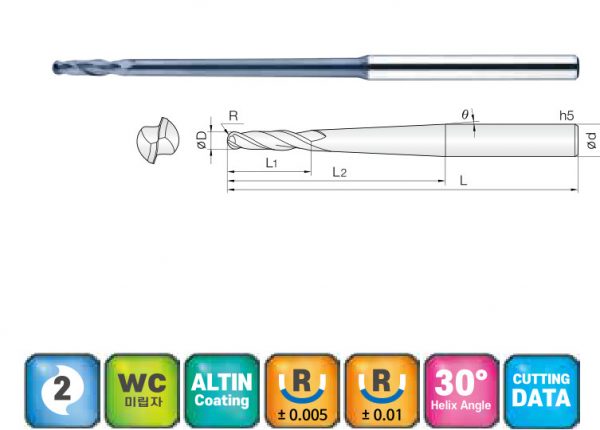

Mã đặt hàng Đường kính R×D Góc θ Chiều dài lưỡi L1 Chiều dài làm việc L2 Chiều dài tổng L Đường kính chuôi d
2TGB 010 003 200 0.5R X 1 0°30 4 20 60 4
2TGB 010 003 300 0.5R X 1 0°30 4 30 75 4
2TGB 010 003 400 0.5R X 1 0°30 4 40 90 4
2TGB 010 010 250 0.5R X 1 1° 4 25 60 4
2TGB 010 010 350 0.5R X 1 1° 4 35 75 4
2TGB 010 010 500 0.5R X 1 1° 4 50 100 4
2TGB 015 003 300 0.75R X 1.5 0°30 6 30 75 4
2TGB 015 003 400 0.75R X 1.5 0°30 6 40 80 4
2TGB 015 003 500 0.75R X 1.5 0°30 6 50 100 4
2TGB 015 010 300 0.75R X 1.5 1° 6 30 75 4
2TGB 015 010 500 0.75R X 1.5 1° 6 50 100 4
2TGB 015 010 600 0.75R X 1.5 1° 6 60 100 4
2TGB 020 003 400 1R X 2 0°30 8 40 90 4
2TGB 020 003 500 1R X 2 0°30 8 50 100 4
2TGB 020 003 700 1R X 2 0°30 8 70 130 4
2TGB 020 010 600 1R X 2 1° 8 60 110 6
2TGB 020 010 900 1R X 2 1° 8 90 150 6
2TGB 030 003 700 1.5R X 3 0°30 10 70 120 6
2TGB 030 010 900 1.5R X 3 1° 10 90 150 6
2TGB 040 003 700 2R X 4 0°30 14 70 120 6
2TGB 040 010 800 2R X 4 1° 14 80 150 6
2TGB 050 003 800 2.5R X 5 0°30 16 80 130 6
2TGB 060 003 1000 3R X 6 0°30 16 100 150 8
2TGB 060 010 1000 3R X 6 1° 16 100 150 10
2TGB 080 010 1000 4R X 8 1° 20 100 150 12
2TGB 100 010 830 5R X 10 1° 25 83 200 12
2TGB 120 010 1100 6R X 12 1° 30 110 200 16

Thông số theo catalog JJ TOOLS 2024. Thông số có thể thay đổi theo cải tiến của nhà sản xuất. Vui lòng liên hệ để được tư vấn chọn dao và báo giá chính xác.
