2HCBG – Dao phay cầu 2 me tiêu chuẩn đa dụng | JJ TOOLS

99,000 ₫

2HCBG – Dao phay cầu 2 me tiêu chuẩn đa dụng

  • Dùng cho nhiều loại vật liệu (~HRc52): thép tiền tôi, thép carbon, thép làm khuôn
  • Lớp phủ JCRO tối ưu cho nhiều loại vật liệu gia công.
  • Dung sai lưỡi cắt chính xác cao.
  • Hợp kim carbide hạt mịn (0,5㎛) có TRS cao, hạn chế gãy dao.
  • Dải kích thước: 0.1 ~ 20
  • Thương hiệu: JJ TOOLS – Xuất xứ: Hàn Quốc
Mã: 2HCBG Danh mục: , Từ khóa: , ,
Yêu thích
  • Mô tả

Mô tả

2HCBG – Dao phay cầu 2 me tiêu chuẩn đa dụng thuộc dòng G Series (dao đa dụng cho thép đến HRc52) của JJ TOOLS – thương hiệu dụng cụ cắt carbide sản xuất tại Hàn Quốc. Dải kích thước: 0.1 ~ 20 mm, gồm 70 mã đặt hàng tiêu chuẩn.

Đặc điểm nổi bật

  • Dùng cho nhiều loại vật liệu (~HRc52): thép tiền tôi, thép carbon, thép làm khuôn
  • Lớp phủ JCRO tối ưu cho nhiều loại vật liệu gia công.
  • Dung sai lưỡi cắt chính xác cao.
  • Hợp kim carbide hạt mịn (0,5㎛) có TRS cao, hạn chế gãy dao.

Dung sai

Điều kiện Dải đường kính Dung sai đường kính
ØD ≠Ød Ø0.1 ~ 0.15 +0 ~ -0.005mm
ØD ≠Ød Ø0.2 ~ 20 +0 ~ -0.01mm
ØD =Ød Ø4 ~ 12 -0.005 ~ -0.015mm
ØD =Ød -0.01 ~ -0.02mm
ØD =Ød Ø14 ~ 20

Bảng thông số kỹ thuật

Đơn vị: mm

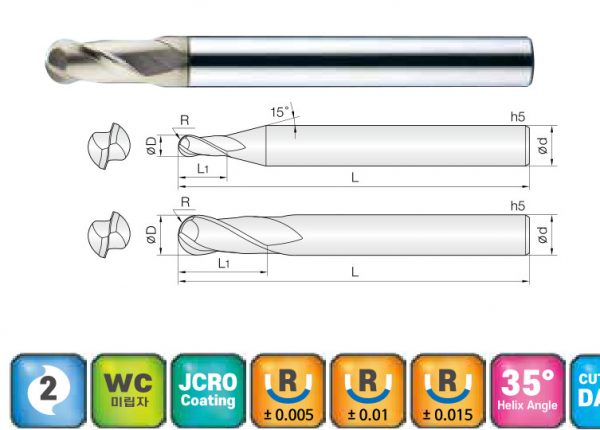

Mã đặt hàng Đường kính R×D Chiều dài lưỡi L1 Chiều dài tổng L Đường kính chuôi d
2HCBG 001 002 S04 0.05R X 0.1 0.2 40 4
2HCBG 0015 003 S04 0.075R X 0.15 0.3 40 4
2HCBG 002 004 S04 0.1R X 0.2 0.4 40 4
2HCBG 003 006 S04 0.15R X 0.3 0.6 40 4
2HCBG 004 008 S04 0.2R X 0.4 0.8 40 4
2HCBG 005 010 S04 0.25R X 0.5 1 45 4
2HCBG 006 012 S04 0.3R X 0.6 1.2 45 4
2HCBG 007 015 S04 0.35R X 0.7 1.5 45 4
2HCBG 008 020 S04 0.4R X 0.8 2 45 4
2HCBG 009 020 S04 0.45R X 0.9 2 45 4
2HCBG 010 025 S04 0.5R X 1 2.5 50 4
2HCBG 010 025 S06 0.5R X 1 2.5 50 6
2HCBG 010 025 070 0.5R X 1 2.5 70 6
2HCBG 010 025 100 0.5R X 1 2.5 100 6
2HCBG 012 030 S04 0.6R X 1.2 3 50 4
2HCBG 015 040 S04 0.75R X 1.5 4 50 4
2HCBG 015 040 S06 0.75R X 1.5 4 50 6
2HCBG 015 040 070 0.75R X 1.5 4 70 6
2HCBG 015 040 100 0.75R X 1.5 4 100 6
2HCBG 020 050 S04 1R X 2 5 50 4
2HCBG 020 050 S06 1R X 2 5 50 6
2HCBG 020 050 075 1R X 2 5 75 6
2HCBG 020 050 100 1R X 2 5 100 6
2HCBG 025 060 S04 1.25R X 2.5 6 50 4
2HCBG 025 060 S06 1.25R X 2.5 6 60 6
2HCBG 025 060 075 1.25R X 2.5 6 75 6
2HCBG 025 060 100 1.25R X 2.5 6 100 6
2HCBG 030 080 S03 1.5R X 3 8 60 3
2HCBG 030 080 S04 1.5R X 3 8 50 4
2HCBG 030 080 S06 1.5R X 3 8 60 6
2HCBG 030 080 080 1.5R X 3 8 80 6
2HCBG 030 080 100 1.5R X 3 8 100 6
2HCBG 035 080 S06 1.75R X 3.5 8 60 6
2HCBG 040 080 060 2R X 4 8 60 4
2HCBG 040 080 080 2R X 4 8 80 4
2HCBG 040 080 S06 2R X 4 8 70 6
2HCBG 040 080 090 2R X 4 8 90 6
2HCBG 040 080 120 2R X 4 8 120 6
2HCBG 045 080 S06 2.25R X 4.5 8 70 6
2HCBG 050 080 S05 2.5R X 5 8 80 5
2HCBG 050 100 S06 2.5R X 5 10 75 6
2HCBG 055 100 S06 2.75R X 5.5 10 75 6
2HCBG 060 100 060 3R X 6 10 60 6
2HCBG 060 120 080 3R X 6 12 80 6
2HCBG 060 120 100 3R X 6 12 100 6
2HCBG 060 120 120 3R X 6 12 120 6
2HCBG 070 140 S08 3.5R X 7 14 80 8
2HCBG 080 120 060 4R X 8 12 60 8
2HCBG 080 140 090 4R X 8 14 90 8
2HCBG 080 140 110 4R X 8 14 110 8
2HCBG 080 140 150 4R X 8 14 150 8
2HCBG 090 160 S10 4.5R X 9 16 100 10
2HCBG 100 150 070 5R X 10 15 70 10
2HCBG 100 180 100 5R X 10 18 100 10
2HCBG 100 180 120 5R X 10 18 120 10
2HCBG 100 180 150 5R X 10 18 150 10
2HCBG 100 180 180 5R X 10 18 180 10
2HCBG 110 200 S12 5.5R X 11 20 110 12
2HCBG 120 180 070 6R X 12 18 70 12
2HCBG 120 220 110 6R X 12 22 110 12
2HCBG 120 220 130 6R X 12 22 130 12
2HCBG 120 220 150 6R X 12 22 150 12
2HCBG 120 220 200 6R X 12 22 200 12
2HCBG 130 240 S14 6.5R X 13 24 110 14
2HCBG 140 240 S14 7R X 14 24 110 14
2HCBG 160 300 130 8R X 16 30 130 16
2HCBG 160 300 160 8R X 16 30 160 16
2HCBG 160 300 200 8R X 16 30 200 16
2HCBG 200 380 160 10R X 20 38 160 20
2HCBG 200 380 200 10R X 20 38 200 20

Thông số theo catalog JJ TOOLS 2024. Thông số có thể thay đổi theo cải tiến của nhà sản xuất. Vui lòng liên hệ để được tư vấn chọn dao và báo giá chính xác.
