4HCEG – Dao phay ngón 4 me tiêu chuẩn đa dụng | JJ TOOLS

99,000 ₫

4HCEG – Dao phay ngón 4 me tiêu chuẩn đa dụng

  • Dùng cho nhiều loại vật liệu (~HRc52): thép tiền tôi, thép carbon, thép làm khuôn
  • Lớp phủ JCRO tối ưu cho nhiều loại vật liệu gia công.
  • Dung sai lưỡi cắt chính xác cao.
  • Hợp kim carbide hạt mịn (0,5㎛) có TRS cao, hạn chế gãy dao.
  • Dải kích thước: 0.8 ~ 20
  • Thương hiệu: JJ TOOLS – Xuất xứ: Hàn Quốc
Mã: 4HCEG Danh mục: , Từ khóa: , ,
Yêu thích
  • Mô tả

Mô tả

4HCEG – Dao phay ngón 4 me tiêu chuẩn đa dụng thuộc dòng G Series (dao đa dụng cho thép đến HRc52) của JJ TOOLS – thương hiệu dụng cụ cắt carbide sản xuất tại Hàn Quốc. Dải kích thước: 0.8 ~ 20 mm, gồm 72 mã đặt hàng tiêu chuẩn.

Đặc điểm nổi bật

  • Dùng cho nhiều loại vật liệu (~HRc52): thép tiền tôi, thép carbon, thép làm khuôn
  • Lớp phủ JCRO tối ưu cho nhiều loại vật liệu gia công.
  • Dung sai lưỡi cắt chính xác cao.
  • Hợp kim carbide hạt mịn (0,5㎛) có TRS cao, hạn chế gãy dao.

Dung sai

Điều kiện Dải đường kính Dung sai đường kính
ØD ≠Ød Ø0.8 ~ 6 +0 ~ -0.01mm
ØD ≠Ød Ø6.5 ~ 20 +0 ~ -0.015mm
ØD =Ød Ø4 ~ 6 -0.005 ~ -0.015mm
ØD =Ød -0.01 ~ -0.025mm
ØD =Ød Ø8 ~ 12
ØD =Ød -0.015 ~ -0.03mm
ØD =Ød Ø14 ~ 20

Bảng thông số kỹ thuật

Đơn vị: mm

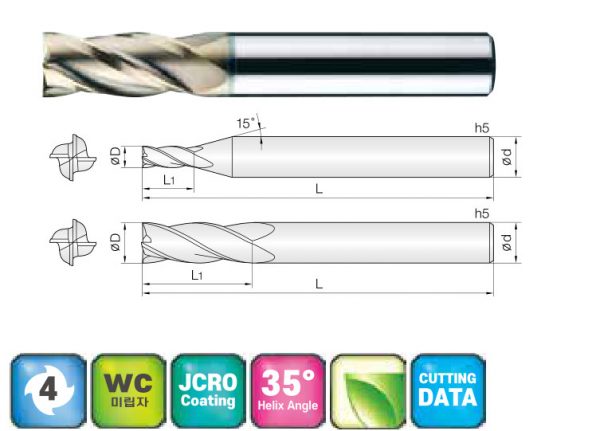

Mã đặt hàng Đường kính D Chiều dài lưỡi L1 Chiều dài tổng L Đường kính chuôi d
4HCEG 008 020 S04 0.8 2 40 4
4HCEG 010 010 S04 1 1 40 4
4HCEG 010 025 S04 1 2.5 40 4
4HCEG 010 025 S06 1 2.5 40 6
4HCEG 010 025 060 1 2.5 60 6
4HCEG 010 025 080 1 2.5 80 6
4HCEG 010 040 S06 1 4 50 6
4HCEG 012 012 S04 1.2 1.2 40 4
4HCEG 012 030 S04 1.2 3 40 4
4HCEG 012 030 S06 1.2 3 40 6
4HCEG 012 030 060 1.2 3 60 6
4HCEG 012 060 S06 1.2 6 50 6
4HCEG 015 015 S04 1.5 1.5 40 4
4HCEG 015 040 S04 1.5 4 40 4
4HCEG 015 040 S06 1.5 4 40 6
4HCEG 015 040 060 1.5 4 60 6
4HCEG 015 040 080 1.5 4 80 6
4HCEG 020 020 S04 2 2 40 4
4HCEG 020 060 S04 2 6 40 4
4HCEG 020 060 S06 2 6 40 6
4HCEG 020 060 060 2 6 60 6
4HCEG 020 060 100 2 6 100 6
4HCEG 025 080 S04 2.5 8 45 4
4HCEG 025 080 S06 2.5 8 45 6
4HCEG 025 080 070 2.5 8 70 6
4HCEG 025 080 100 2.5 8 100 6
4HCEG 030 080 S03 3 8 45 3
4HCEG 030 080 S04 3 8 45 4
4HCEG 030 080 S06 3 8 45 6
4HCEG 030 080 070 3 8 70 6
4HCEG 030 080 100 3 8 100 6
4HCEG 035 100 S06 3.5 10 45 6
4HCEG 040 040 S04 4 4 40 4
4HCEG 040 110 S04 4 11 45 4
4HCEG 040 110 S06 4 11 45 6
4HCEG 040 110 070 4 11 70 6
4HCEG 040 110 100 4 11 100 6
4HCEG 045 110 S06 4.5 11 45 6
4HCEG 050 130 S06 5 13 50 6
4HCEG 050 130 080 5 13 80 6
4HCEG 050 130 100 5 13 100 6
4HCEG 055 130 S06 5.5 13 50 6
4HCEG 060 060 S06 6 6 45 6
4HCEG 060 130 S06 6 13 50 6
4HCEG 060 130 080 6 13 80 6
4HCEG 060 130 100 6 13 100 6
4HCEG 060 150 S06 6 15 60 6
4HCEG 065 160 S08 6.5 16 60 8
4HCEG 070 160 S08 7 16 60 8
4HCEG 075 160 S08 7.5 16 60 8
4HCEG 080 080 S08 8 8 50 8
4HCEG 080 190 S08 8 19 60 8
4HCEG 080 200 S08 8 20 70 8
4HCEG 085 190 S10 8.5 19 70 10
4HCEG 090 190 S10 9 19 70 10
4HCEG 095 190 S10 9.5 19 70 10
4HCEG 100 100 S10 10 10 60 10
4HCEG 100 220 S10 10 22 70 10
4HCEG 100 250 S10 10 25 75 10
4HCEG 105 220 S12 10.5 22 75 12
4HCEG 110 220 S12 11 22 75 12
4HCEG 115 220 S12 11.5 22 75 12
4HCEG 120 120 S12 12 12 65 12
4HCEG 120 260 S12 12 26 75 12
4HCEG 120 300 S12 12 30 80 12
4HCEG 140 260 S14 14 26 80 14
4HCEG 140 260 S16 14 26 85 16
4HCEG 160 350 S16 16 35 100 16
4HCEG 160 400 S16 16 40 100 16
4HCEG 180 350 S18 18 35 100 18
4HCEG 200 400 S20 20 40 100 20
4HCEG 200 450 S20 20 45 100 20

Thông số theo catalog JJ TOOLS 2024. Thông số có thể thay đổi theo cải tiến của nhà sản xuất. Vui lòng liên hệ để được tư vấn chọn dao và báo giá chính xác.
