4LEMG – Dao phay ngón 4 me loại dài đa dụng | JJ TOOLS
99,000 ₫
4LEMG – Dao phay ngón 4 me loại dài đa dụng
- Dùng cho nhiều loại vật liệu (~HRc52): thép tiền tôi, thép carbon, thép làm khuôn
- Lớp phủ JCRO tối ưu cho nhiều loại vật liệu gia công.
- Kiểm soát độ đảo và dung sai đồng đều, nâng cao hiệu suất dao.
- Đa dạng chiều dài lưỡi và chiều dài tổng, đáp ứng nhiều ứng dụng và gia công hiệu suất cao.
- Dải kích thước: 1 ~ 25
- Thương hiệu: JJ TOOLS – Xuất xứ: Hàn Quốc
- Mô tả
Mô tả
4LEMG – Dao phay ngón 4 me loại dài đa dụng thuộc dòng G Series (dao đa dụng cho thép đến HRc52) của JJ TOOLS – thương hiệu dụng cụ cắt carbide sản xuất tại Hàn Quốc. Dải kích thước: 1 ~ 25 mm, gồm 52 mã đặt hàng tiêu chuẩn.
Đặc điểm nổi bật
- Dùng cho nhiều loại vật liệu (~HRc52): thép tiền tôi, thép carbon, thép làm khuôn
- Lớp phủ JCRO tối ưu cho nhiều loại vật liệu gia công.
- Kiểm soát độ đảo và dung sai đồng đều, nâng cao hiệu suất dao.
- Đa dạng chiều dài lưỡi và chiều dài tổng, đáp ứng nhiều ứng dụng và gia công hiệu suất cao.
- Tăng độ bền góc, hạn chế mẻ lưỡi.
Dung sai
| Điều kiện | Dải đường kính | Dung sai đường kính |
|---|---|---|
| ØD ≠Ød | Ø1 ~ 6 | +0 ~ -0.01mm |
| ØD ≠Ød | Ø8 ~ 25 | +0 ~ -0.015mm |
| ØD =Ød | G series | |
| ØD =Ød | Ø4 ~ 6 | -0.005 ~ -0.015mm |
| ØD =Ød | -0.01 ~ -0.025mm | |
| ØD =Ød | Ø8 ~ 12 | |
| ØD =Ød | -0.015 ~ -0.03mm | |
| ØD =Ød | Ø14 ~ 25 |

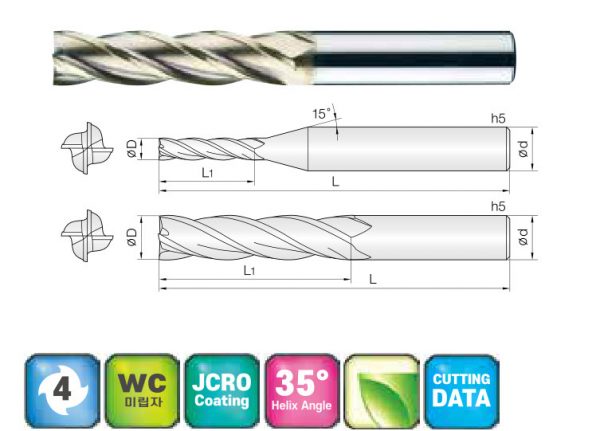

Bảng thông số kỹ thuật
Đơn vị: mm
| Mã đặt hàng | Đường kính D | Chiều dài lưỡi L1 | Chiều dài tổng L | Đường kính chuôi d |
|---|---|---|---|---|
| 4LEMG 010 030 S06 | 1 | 3 | 60 | 6 |
| 4LEMG 010 050 S06 | 1 | 5 | 60 | 6 |
| 4LEMG 015 060 S06 | 1.5 | 6 | 60 | 6 |
| 4LEMG 015 080 S06 | 1.5 | 8 | 60 | 6 |
| 4LEMG 020 080 S06 | 2 | 8 | 60 | 6 |
| 4LEMG 020 100 S06 | 2 | 10 | 60 | 6 |
| 4LEMG 030 100 S06 | 3 | 10 | 70 | 6 |
| 4LEMG 030 150 S06 | 3 | 15 | 70 | 6 |
| 4LEMG 030 200 S06 | 3 | 20 | 70 | 6 |
| 4LEMG 030 250 S06 | 3 | 25 | 70 | 6 |
| 4LEMG 040 120 S06 | 4 | 12 | 70 | 6 |
| 4LEMG 040 150 S04 | 4 | 15 | 70 | 4 |
| 4LEMG 040 150 S06 | 4 | 15 | 70 | 6 |
| 4LEMG 040 200 S04 | 4 | 20 | 70 | 4 |
| 4LEMG 040 200 S06 | 4 | 20 | 70 | 6 |
| 4LEMG 040 250 S06 | 4 | 25 | 70 | 6 |
| 4LEMG 040 300 S06 | 4 | 30 | 75 | 6 |
| 4LEMG 050 200 S06 | 5 | 20 | 70 | 6 |
| 4LEMG 050 250 S06 | 5 | 25 | 75 | 6 |
| 4LEMG 050 300 S06 | 5 | 30 | 80 | 6 |
| 4LEMG 060 200 S06 | 6 | 20 | 75 | 6 |
| 4LEMG 060 200 100 | 6 | 20 | 100 | 6 |
| 4LEMG 060 250 S06 | 6 | 25 | 75 | 6 |
| 4LEMG 060 300 S06 | 6 | 30 | 80 | 6 |
| 4LEMG 060 350 S06 | 6 | 35 | 80 | 6 |
| 4LEMG 080 250 S08 | 8 | 25 | 75 | 8 |
| 4LEMG 080 250 100 | 8 | 25 | 100 | 8 |
| 4LEMG 080 300 S08 | 8 | 30 | 80 | 8 |
| 4LEMG 080 350 S08 | 8 | 35 | 90 | 8 |
| 4LEMG 080 400 S08 | 8 | 40 | 90 | 8 |
| 4LEMG 080 450 S08 | 8 | 45 | 100 | 8 |
| 4LEMG 100 300 S10 | 10 | 30 | 80 | 10 |
| 4LEMG 100 300 110 | 10 | 30 | 110 | 10 |
| 4LEMG 100 350 S10 | 10 | 35 | 90 | 10 |
| 4LEMG 100 400 S10 | 10 | 40 | 90 | 10 |
| 4LEMG 100 500 S10 | 10 | 50 | 100 | 10 |
| 4LEMG 100 600 S10 | 10 | 60 | 110 | 10 |
| 4LEMG 120 300 S12 | 12 | 30 | 90 | 12 |
| 4LEMG 120 350 110 | 12 | 35 | 110 | 12 |
| 4LEMG 120 400 S12 | 12 | 40 | 100 | 12 |
| 4LEMG 120 500 S12 | 12 | 50 | 100 | 12 |
| 4LEMG 120 600 S12 | 12 | 60 | 110 | 12 |
| 4LEMG 120 700 S12 | 12 | 70 | 130 | 12 |
| 4LEMG 140 500 S14 | 14 | 50 | 110 | 14 |
| 4LEMG 160 400 160 | 16 | 40 | 160 | 16 |
| 4LEMG 160 550 S16 | 16 | 55 | 120 | 16 |
| 4LEMG 160 700 S16 | 16 | 70 | 130 | 16 |
| 4LEMG 180 800 160 | 18 | 80 | 160 | 18 |
| 4LEMG 200 500 160 | 20 | 50 | 160 | 20 |
| 4LEMG 200 600 S20 | 20 | 60 | 130 | 20 |
| 4LEMG 200 1000 S20 | 20 | 100 | 200 | 20 |
| 4LEMG 250 750 S25 | 25 | 75 | 160 | 25 |
Thông số theo catalog JJ TOOLS 2024. Thông số có thể thay đổi theo cải tiến của nhà sản xuất. Vui lòng liên hệ để được tư vấn chọn dao và báo giá chính xác.
